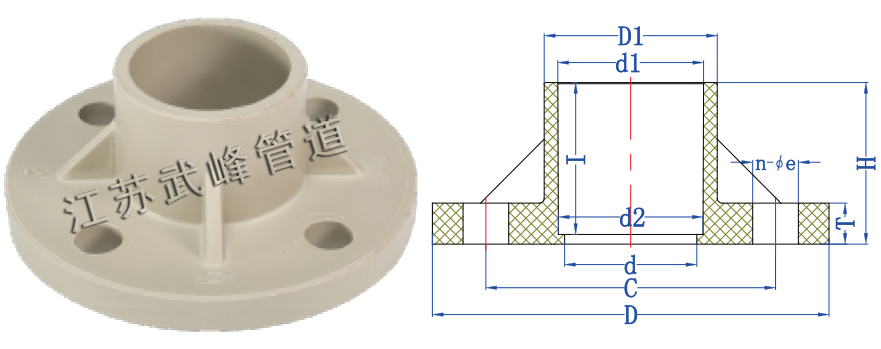

法蘭
ZIZE |
D |
D1 |
C |
d |
d1 |
D2 |
H |
T |
I |
N- e |
DIN |
JIS |
DIN |
JIS |
DIN |
JIS |
DIN |
JIS |
20 |
95 |
32 |
65 |
70 |
15 |
19.3 |
22.3 |
19.0 |
21.78 |
35 |
14 |
32 |
4-15 |
4-15 |
25 |
105 |
35 |
75 |
75 |
20 |
24.1 |
26.3 |
23.8 |
25.70 |
40 |
15 |
37 |
4-15 |
4-15 |
32 |
125 |
42 |
85 |
90 |
25 |
31.0 |
32.33 |
30.7 |
31.67 |
45 |
16 |
40 |
4-19 |
4-19 |
40 |
140 |
52 |
100 |
100 |
32 |
39.0 |
38.43 |
38.6 |
37.57 |
49 |
16 |
44 |
4-19 |
4-19 |
50 |
150 |
62 |
110 |
105 |
43 |
49.0 |
48.46 |
48.6 |
47.54 |
59 |
18 |
54 |
4-19 |
4-19 |
63 |
165 |
76 |
125 |
120 |
55 |
61.9 |
60.56 |
61.4 |
59.44 |
66 |
20 |
61 |
4-19 |
4-19 |
75 |
185 |
90 |
145 |
140 |
65 |
73.6 |
76.88 |
72.3 |
75.90 |
70 |
22 |
61 |
4-19 |
4-19 |
90 |
200 |
108 |
160 |
150 |
80 |
88.3 |
89.67 |
86.9 |
88.86 |
73 |
22 |
64.5 |
8-19 |
8-19 |
110 |
220 |
132 |
180 |
175 |
100 |
108.0 |
114.97 |
106.4 |
113.80 |
93 |
22 |
83.5 |
8-19 |
8-19 |
